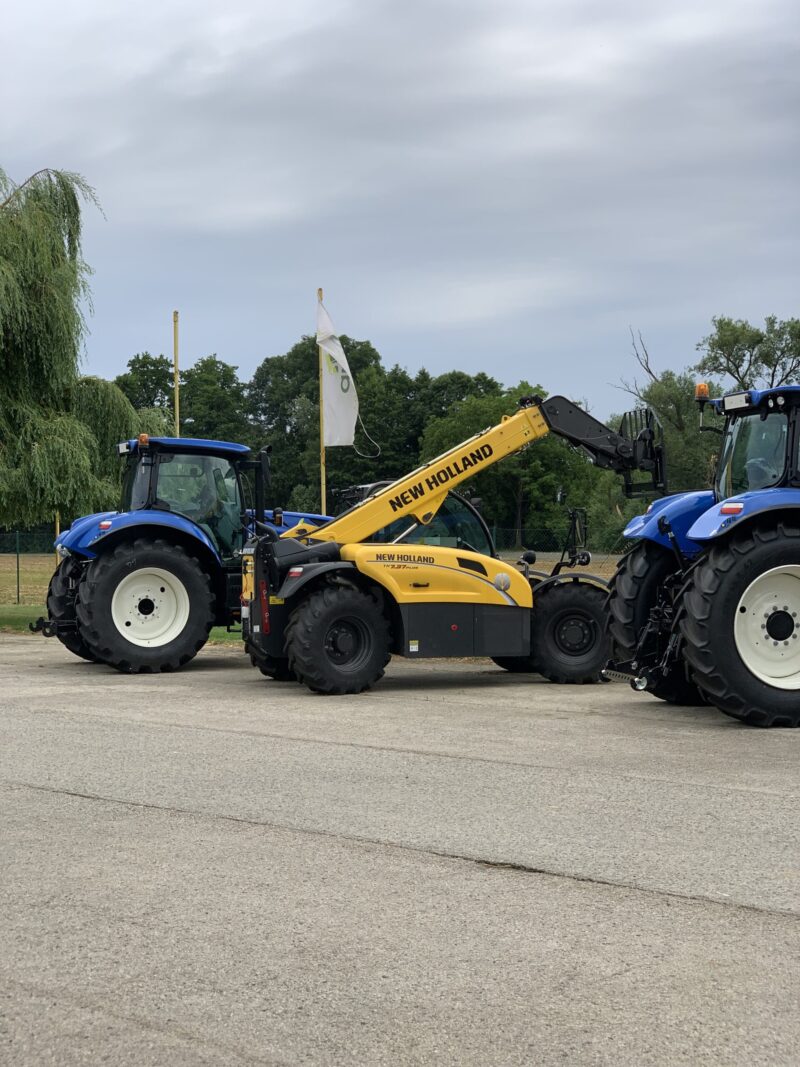

TELESKOPICKÉ MANIPULÁTORY TH



Teleskopické manipulátory TH sa delia na dve skupiny: kompaktné a povedzme štandardné manipulátory. Číslovka pred bodkou udáva dosah ramena, číslovka za bodkou potom zdvíhaciu kapacitu v stovkách kíl.

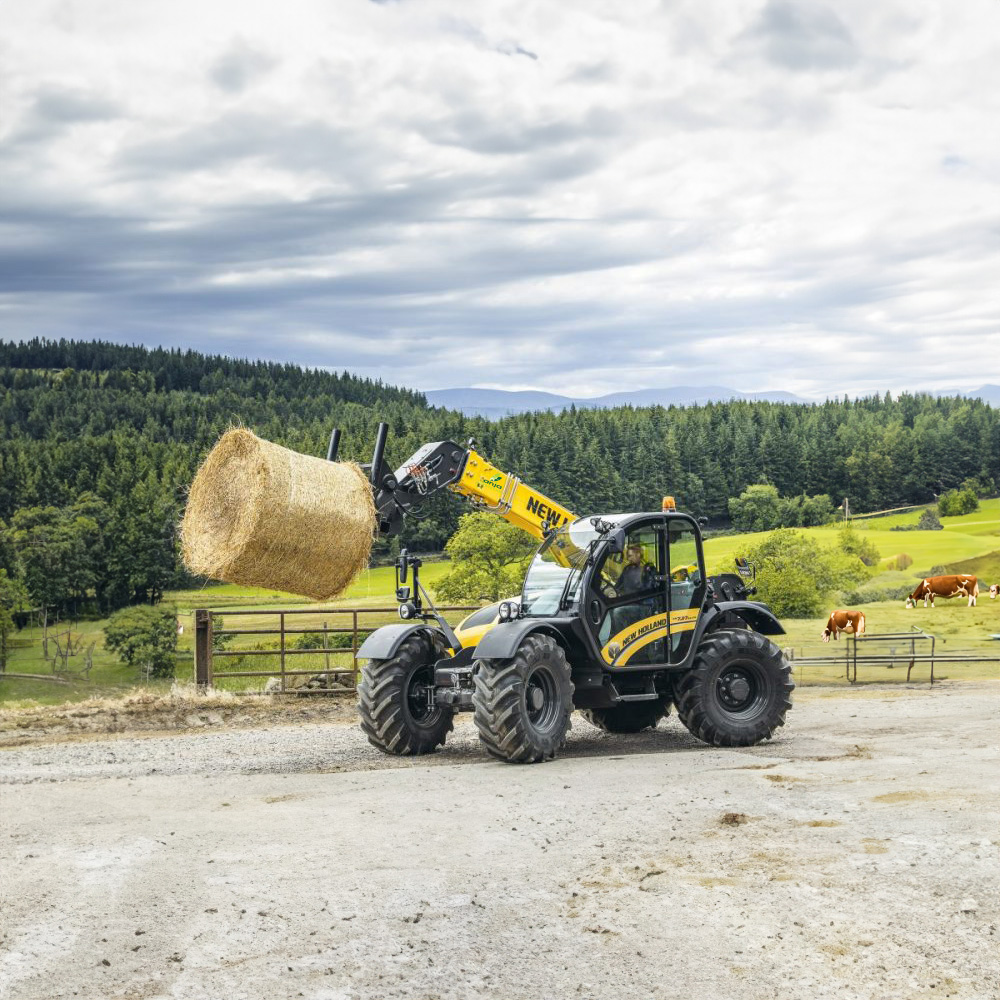

Teleskopické manipulátory sú určené pre manipuláciu. Neuvádza sa pri nich na rozdiel od nakladačov vylamovacia sila (nájazd do pevnej hromady), pretože na taký typ práce nie sú určené. Ideálne sa tak hodia na manipuláciu so sypkým materiálom, ktorý nie je potrebné rozpájať, ako sú komodity, hnojivo, piesok a samozrejme na ukladanie paletovaných produktov alebo vo vacoch uloženého zbožia, balíkov a pod. Na manipuláciu s hnojom a prácu v silážnej jame sa lepšie hodia nakladače radu W.



Úplne nová séria teleskopických manipulátorov TH so zdvihovou kapacitou od 3,2 tony do 4,2 tony a výškou zdvihu od 6,1 metra do 9,1 metra. Úplne nová séria teleskopických manipulátorov TH bola špeciálne navrhnutá pre poľnohospodárov a poskytuje vynikajúcu zdvihovú kapacitu a dosah pri neprekonateľnom výhľade a komforte obsluhy. Táto nová séria je výhradne produktom New Holland a vyrába sa v divízii výroby stavebných strojov v meste Lecce. Túto novú sériu tvorý týchto 5 základných modelov: TH6.36, TH7.32, TH7.37, TH7.42, TH9.35. Podľa stupňa výbavy ponúka séria TH až 13 verzií manipulátorov.

Pri modelovej rade TH sú v ponuke 3 základné stupne výbavy:  Standart – pre malých farmárov a chovateľov, Plus – pre každodennú prácu na družstvách, Elite – pre veľké podniky a službárov.

Manipulátory TH sú vybavené 4,5 litrovými turbo motormi so vstrekovaním common rail, spĺňajúcimi emisné normy Tier V s výkonom motora 133 koní resp. pri modeloch Elite 146 koní. Pre splnenie emisnej mormy Tier V bola použitá technológia Hi-SCR, vďaka čomu sú motory veľmi živé a súčasne mimoriadne úsporné. Motor je uložený, na rozdiel od konkurencie, pozdĺžne na boku stroja, čím umožňuje priamy zjednodušený pohon do prevodovky a lepšiu prístupnosť. Objem palivovej nádrže je 140 litrov a objem nádrže na AD Blue je 27 litrov. Na prianie môže byť manipulátor vybavený reverzom vrtule chladiča.

Uloženie prevodovky je patentované firmou New Holland a jedná sa o veľmi jednoduchú koncepciu priameho spojenia prevodovky s motorom v jeho prednej časti. Týmto došlo k zníženiu počtu ozubených kolies a následne aj k zníženiu strát vo výkone. Prevodovka je tvarovaná tak, aby bola umiestnená medzi predným a zadným kardánom, tieto kardány súčasne spojuje, čím je dosiahnuté, že sú kardány v jednej línii. “Novinkou” sú prevodovky s elektronickou moduláciou, čo zabezpečí kvalitnejšie radenie, všetkých stupňov plne pod zaťažením. Všetky modely sú vybavené prevodovkou PowerShift 6×3, pri ktorej obsluha radí stupne 1 až 4 manuálne, avšak pri zaradení 4 stupňa sa aktivuje automatika, ktorá sama vyberá najvhodnejší stupeň medzi 4-6. Tento systém zvyšuje pohodu pri práci a znižuje spotrebu paliva pri preprave. Max. prepravná rýchlosť je pri všetkých modeloch 40 km/hod, po zaradení 3 stupňa sa automaticky zablokuje natáčanie zadnej nápravy v priamom smere.

Manipulátor má pohon 4×4 s možnosťou natáčania kolies: len predné, predné a zadné a krabí chod. Prepínanie medzi jednotlivými typmi natáčania je manuálne po vyrovnaní kolies alebo automatické pri modeloch Elite. Predná a zadná náprava je vybavená samosvorným diferenciálom. Polomer otáčania je uspokojivých 3,9 metra. Okrem štandartných pneumatík s rozmerom 460/70R24 sú pre túto novú modelovú radu dostupné aj pneumatiky s rozmerom 500/70R24.

Zdvihová kapacita manipulátorov LM sa pohybuje od 3,2 tony do 4,2 tony a výška zdvihu od 6,1 metra do 9,1 metra (prvé číslo označenia manipulátora udáva jeho max. dosah a ďalšie dva čísla jeho max. zdvihovú kapacitu). Teleskopické rameno môže byť súčasne vysúvané aj zdvíhané, čo sa priaznivo odrazí vo zvýšenej produktivite práce. Riadiace ventily sú umiestnené v monobloku. Prepracovaný bol systém úchytu náradia a uhol vyklápania dosahuje  142 stupňov, vďaka čomu je lopata bezproblémov vyprázdnená aj od veľmi lepivých materiálov. Odpruženie ramena je dostupné pre všetky modely. Pre rok 2024 bol odstránený  kompezačný valec a jeho funkciu samonivelácie preberá ocenený elektrohydraulický systém, ktorý pracuje s dvoma uhlovými snímačmi, ktoré poskytujú riadiacej jednotke informácie v reálnom čase, ktorá následne riadi prietok oleja do preklápacieho valca.

Všetky modely  používajú axiálne čerpadlo so snímaním záťaže s výtlakom 140 l/min a na ovládanie multifunkčný Joystick, ktorý riadi proporcionálne ventily v monobloku. Tým sa dosiahne ľahký a presný pohyb ramena. Pre rok 2024 dostanú modely Elite nové axiálne čerpadlo s výkonom 160 l/min, čím sa skráti o 25% čas potrebný na dvíhanie a spúšťanie ramena.

Veľká výrazne vynovená presklenná klimatizovaná kabína umožňuje obsluhe teleskopického manipulátora vynikajúci výhľad na stroj a jednotlivé pracovné operácie /vďaka nízko položenému ramenu aj na pravú stranu stroja/. Joystick ovládania hydrauliky umožňuje okrem ovládania funkcii ramena aj radenie rýchlostí. Pri výbave Elite je joystick umiestnený priamo na nastavitelnej loketnej opierke a umožňuje aj ovládanie reverzácie stroja, ktoré je pri ostatných modeloch umiestnené vľavo pod volantom.

Novinkou pre rok 2024 je prístrojová doska tvorená integrovavým 7″ LCD displejom s ovládaním cez klávesnicu zabudovanú v loketnej opierke. Na displej môže byť pripojená zadná cúvacia kamera. Pomocou ovládacieho displeja a joysticku je možné prispôsobiť rýchlosť vysúvania/vykladania a frekvenciu trasenia. Novinkou je funkcia automatického návratu do polohy, ktorá umožňuje vodičovi nastaviť dve vopred určené cieľové polohy ramena pre cykly zdvíhania/spúšťania, sklápania/preklápania a vysúvania/zasúvania ramena. Obsluha manipulátora si môže zvoliť rôzne prevádzkové režimy (prepravný, manipulačný, nakladací), ktoré maximalizujú produktivitu a efektivitu práce. Medzi ďalšie voliteľné nastavenie patrý: ostrosť reverzácie (3 stupne) a citlivosť Joysticku (dlhé pomalé pohyby alebo krátke a rýchle).



Osvetlenie je zabezpečené výkonnými LED svetlami podľa stupňa výbavy. Sedadlo je pri výbave Plus a Elite odpružené vzduchom a pri výbave Elite aj vyhrievané.

Manipulátor LM ponúka možnosť širokého výberu prídavného zariadenia pre nakladanie obilia, vyhrnovania hnoja, manipuláciu s balíkmi, nakladania paliet, manipuláciu s drevnou guľatinou a pod. Rozloženie hmotnosti v priečnom smere je 40:60. Voliteľnou výbavou je automatické centrálne mazanie, cúvacia kamera, vzduchové brzdy pre príves.
