Univerzální obraceč a shrnovač SP4 – 152

Kategórie: Značka:

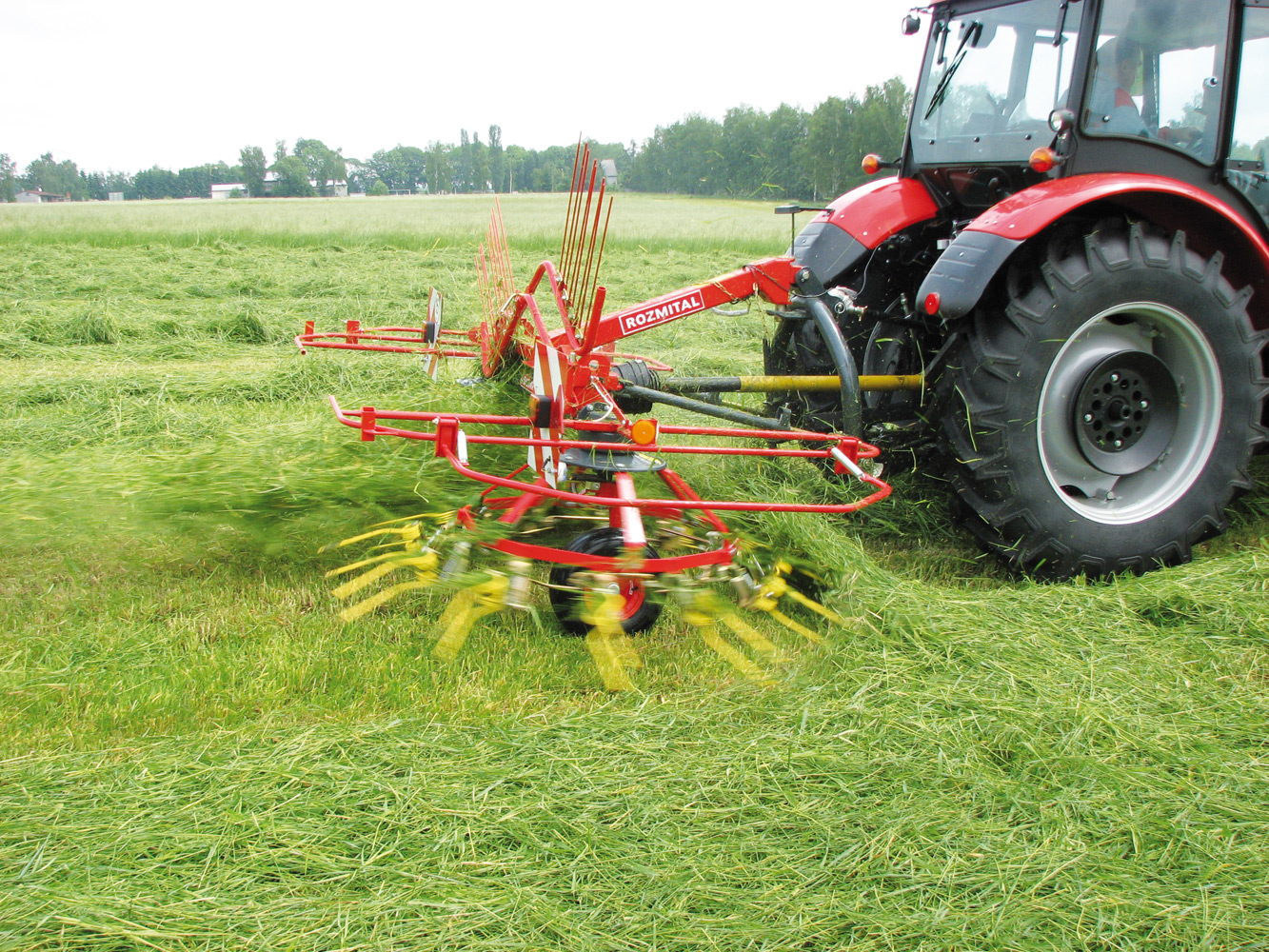

Stroj SP4 – 152 je vhodný pro menší podniky, kdy za cenu jednoho stroje pořídí stroje dva.

Jeho pracovní záběr při obracení je 3,5 m a při shrnování 3,2 m.

Z obraceče na shrnovač se tento stroj změní pouhým natočením pracovních prstů na rotoru a přestavením řádkovacích stěn. Ve stacionární poloze směřují prsty vzhůru, do záběru se vyklopí až odstředivou silou po rozběhnutí rotoru.

Pro obracení a shrnování je nutné přestavit držáky hrabacích prstů do jiné polohy. To se provádí u všech prstů na jednom rotoru současně tak, že celý rotor se odjistí a přesune do jiné polohy. Potom se opět zajistí v nové poloze. Tato změna pracovní funkce je velice jednoduchá a rychlá. Musí se provést u obou rotorů.

Amortizační tyče zabraňují rozkmitání stroje, ujíždění stroje na svahu a umožňují automatickou stabilizaci při zvednutí stroje do transportní polohy. Stroj je připojován do tříbodového závěsu a po spuštění do pracovní polohy se v kloubovém spojení pohybuje volně.

Prutové stěny umístěné v zadní části stroje vytváří při shrnování prostřední řádek za strojem. V přepravní poloze a při obracení píce jsou tyto stěny připevněny na stroji.

Technická data univerzálního stroje
SP4 – 152
pracovní záběr maximální m 3,5 / 3,2
dopravní šířka m 2,98
počet rotorů ks 2
průměr rotoru m 2,0 / 1,4
pneu pod rotorem / rozměr 16×6,5 – 8
počet ramen na rotoru ks 6
počet otáček vývodového hřídele 1 / min 540
plošný výkon ha / hod 3,7 / 3,4
hmotnost kg 420
počet dvojprstů na rameni ks 2
potřebný výkon traktoru kW 30
kardanový hřídel připojovací AW 21121 K32
