Vysoce kvalitní nástavby

Optimální využití podvozků dosáhnete již se dvěma nebo třemi různými výměnnými nástavbami. Firma HAWE nabízí následující nástavby:

  • Univerzální rozmetadlo a rozmetadlo chlévské mrvy
  • Překládací vůz pro obilí a osivo
  • Překládací vůz cukrové řepy
  • Transportní vůz na siláž
  • Vůz s výtlačným čelem
  • Vyklápěcí vůz v různých provedeních

Další vlastnosti stroje

Lepší využití a hospodárnost

Díky systémům výměnných nástaveb HAWE dosáhnete nejvyšší možné míry využití vysoce hodnotných dvou- nebo třínápravových podvozků. Přitom můžete volit mezi různými podvozky s mechanickým parabolickým odpružením nebo hydropneumatickým odpružením.

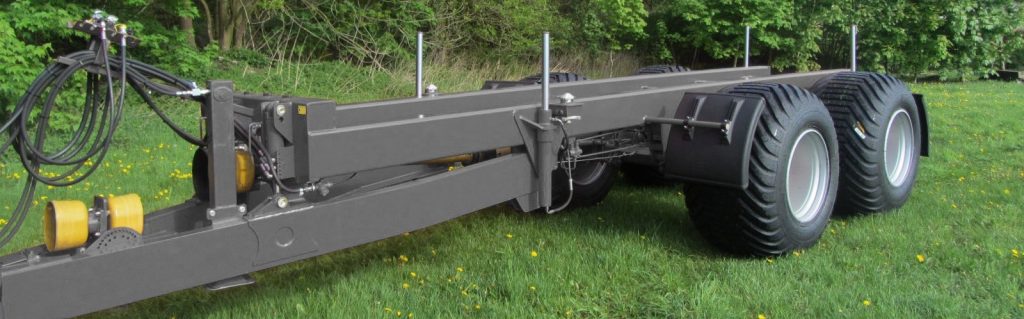

Rám z trubek obdélníkového průřezu HAWE a zajištění Twist-Lock

Systém HAWE RE se zajištěním Twist-Lock (rám z trubek obdélníkového průřezu) má mimořádně nízké těžiště a tvoří základ flexibilní přepravy pomocí různých nástaveb pro zemědělské produkty. Firma HAWE sériově instaluje všechny pohony nástaveb pevným způsobem k nástavbě. To zkracuje dobu výměny a zabraňuje poruchám. Kloubové hřídele a hydraulické hadice lze rychle, jednoduše a bezpečně upevnit pomocí rychlospojek.

Krátké doby přestavby

Výměnu různých nástaveb provedete v krátkém čase pomocí sériových zvedacích zařízení na nosném vozidle. U podvozků s hydraulickým odpružením se pro výměnu nástavby použije toto odpružení.

Technické parametre

Podvozek WPS 20 T WPS 22 T WPS 22 Terra Trac WPS 29 T WPS 32 T WPS 34 T
Dov. celková hmotnost (t) 20 23 24 30 33 34
Rychlost (km/h) 40 40 40 40 40 40
Podvozek tandem tandem Claas Terra Trac tridem tridem tridem
Rozvor (m) 1,55 1,81 1,55 1,81 1,81
Rozchod (m) 2,05 2,05 2,05 2,05 2,15
Univerzální rozmetadlo DST-A 20 DST-A 24 DST-A 29 DST-A 32 DST- A 34
Ložný objem (m3) 15 / 18 18 / 20 17 / 19,5 19 / 23 25 / 30
Délka rámu (m) 6,5 7,1 7,6 8 8,6
Rozměry až po hradítko (m, d × š × v) 5,85 × 2,1 × 1,2 6,45 × 2,1 × 1,3 6,95 × 2,1 × 1,2 7,35 × 2,1 × 1,3 7,95 x 2,1 x 1,3
Průchod rozmetacím ústrojím (m) 1,5 1,5 1,5 1,5 1,5
Rozmetadlo chlévské mrvy DST-A 20 SW DST-A 24 SW DST-A 29 SW DST-A 32 SW
Ložný objem (m3) 16,5/19 20 19/22 22/25
Délka rámu (m) 6,5 7,1 7,6 8
Rozměry až po rozmetací válce (m, d × š × v) 6,5 × 2,1 × 1,2 7,1 × 2,1 × 1,3 7,6 × 2,1 × 1,2 8 × 2,1 × 1,3
Průchod rozmetacím ústrojím (m) 1,7 1,7 1,7 1,7
Překládací vůz ULW-A 2000 ULW-A 2500 ULW-A 3000 ULW-A 3000 ULW-A 4000
ULW-A 5000
Ložný objem (m3) 25 28 / 30 34 / 38 34 / 38 43 nebo 50
Zásobník (m, d × š) 6 × 2,5 6 × 2,5 7,25 × 2,5 7,25 × 2,5 8,50 x 2,55 / 2,95
Celková výška (m) 3,6 3,85 3,95 3,95 3,95
Překládací vůz cukrové řepy RUW-A 2500 RUW-A 4000 RUW -A 5000
Objem (m3) 25 40 50
Nástavba (m, d × š × v) 7 × 2,5 × 1,3/2 8,7 × 2,5 × 1,3 / 2,0 8,7 x 2,95 x 1,3 / 2,0
Transportní vůz na siláž SLW-A 40 SLW-A 45 SLW-A 45 SLW-A 50
Ložný objem (m3) 38 42 45 50
Nástavba (m, d × š × v) 7,2 × 2,3 × 2,3 7,9 × 2,3 × 2,3 8,55 × 2,3 × 2,3 9,35 × 2,3 × 2,3
Nákladní vůz s výtlačným čelem CSW-A 4000 CSW-A 5000 CSW-A 5500
Objem (m3) 40 50 55
Rozměry (m, d × š × v) 7,5 × 2,55 × 2,58 8,5 × 2,55 × 2,58 9,35 x 2,55 x 2,58
Nástavba vyklápěcího vozu MK-A 20 MK-A 22 MK-A 25 MK-A 30
Objem (m3) 22 2 5/ 28 26 / 34 34
Rozměry (m, d × š × v) 6,6 × 2,2 × 1,6 7 × 2,2 × 1,6 7,2 × 2,2 × 1,6 8,2 × 2,2 × 1,6
